鏈條拉力試驗標準及應用

拉力測試是鏈條重要的測試項目，所有的國際標準都有規定鏈條的拉力標準(不鏽鋼鏈條除外)，也是判斷鏈條品質的重要特性之一，透過拉力試驗結果，可以判斷鏈條製造過程是否有材質、熱處理、零件、組立等缺陷。

鏈條拉力試驗的測試方法

依據 ISO 606(Short-pitch transmission precision roller and bush chains, attachments and associated chain sprockets)標準，鏈條拉力測試重點如下：

1. 測試拉力的鏈條，至少要有5個自由鏈節的長度。
2. 測試鏈條與拉力試驗機的連接，用允許在鏈節法平面以及鏈條中心線的二側自由運動的夾具連接。
3. 拉力應緩慢地施加，其速度不要超過50.8mm/min。
4. 隨著拉力增加，鏈條會同時被拉長，一直到鏈條斷裂過程的最高拉力，則為鏈條的抗拉強度，也可以從應力－應變曲線圖(force/extension diagram)來判讀，應力曲線的最高點即為鏈條的抗拉強度。
5. 如果斷裂點發生在鏈條與夾具連接的位置時，則為無效試驗。

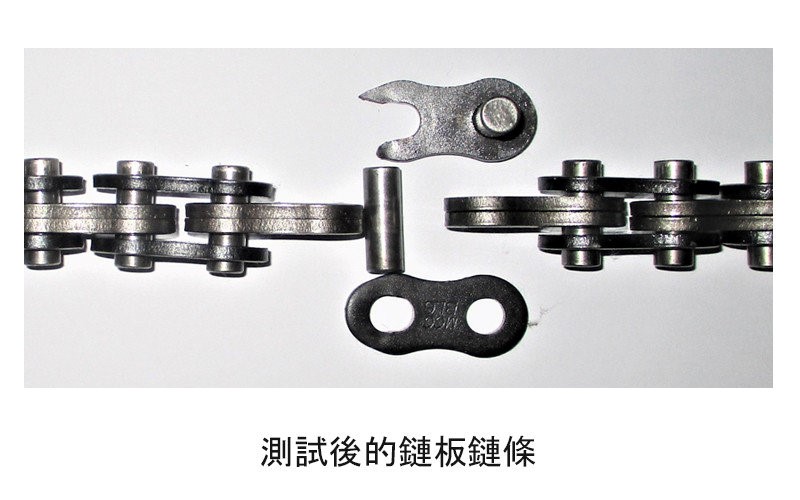

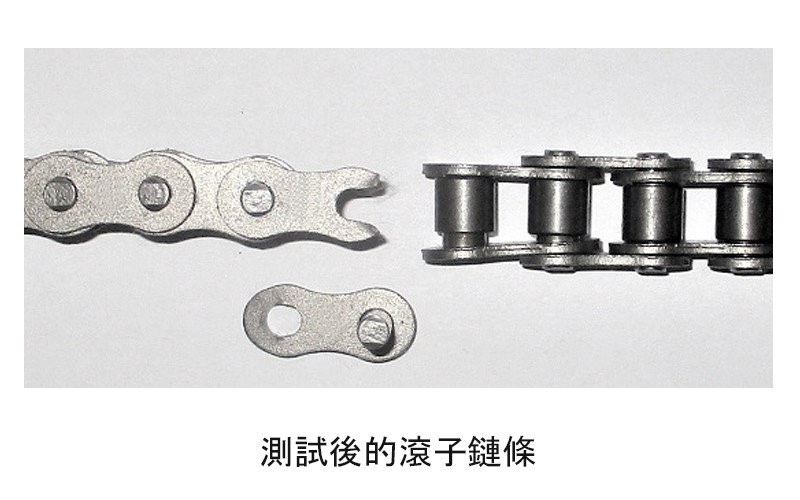

6. 拉力試驗是屬於破壞試驗，即使鏈條外觀沒有明顯損傷，拉力試驗過的鏈條樣品，不能再使用。

拉力試驗標準

除了鑄造鏈條、塑膠鏈條，大部分的鏈條國際標準都有規定鏈條的拉力標準，以下列出主要的國際標準：

1. 滾子鏈條(Roller chain)：ISO 606、ASME B29.1、JIS B1801。
2. 雙節距滾子鏈條(Double pitch roller chain)：ISO 1275、ASME B29.100、JIS B 1803。
3. 鏈板鏈條(Leaf chain)：ISO 4347、ASME B29.8、JIS B 1804。
4. 摩托車鏈條(Motorcycle chain)：ISO 10190。
5. 不鏽鋼鏈條(Stainless steel chain)：除了ASME B29.21(700 Class Chains, Attachments, and Sprocket Teeth for Water and Sewage Treatment Plants)有規定不鏽鋼鏈條拉力標準之外，目前在Roller chain、Double pitch roller chain、leaf chain等鏈條標準，都是針對碳鋼/合金鋼鏈條所訂定，但並沒有對不鏽鋼鏈條訂出標準，業界生產的不鏽鋼鏈條，只有在尺寸方面是參照碳鋼/合金鋼鏈條標準，但拉力方面，不鏽鋼鏈條拉力較低，無法達到碳鋼/合金鋼鏈條標準。
6. 以下是ISO 606、JIB B 1801以及ASME B29.1規定的Roller chain鏈條拉力標準和MCC鏈條平均拉力：

ISO 606、JIS B 1801與ASME B29.1Roller chain規定之拉力標準：
單位(kN)	25	35	41	40	50	60	80	100	120	140	160	180	200	240
ISO/JIS	3.5	7.9	6.7	13.9	21.8	31.3	55.6	87.0	125.0	170.0	223.0	281.0	347.0	500.0
ASME	3.47	7.83	6.67	13.9	21.71	31.27	55.6	86.87	125.1	170.27	222.4	281.47	347.5	500.4
MCC 平均	4.41	10.29	11.76	18.13	30.38	43.12	76.44	112.7	147.0	196.0	274.4	372.4	470.4	671.3

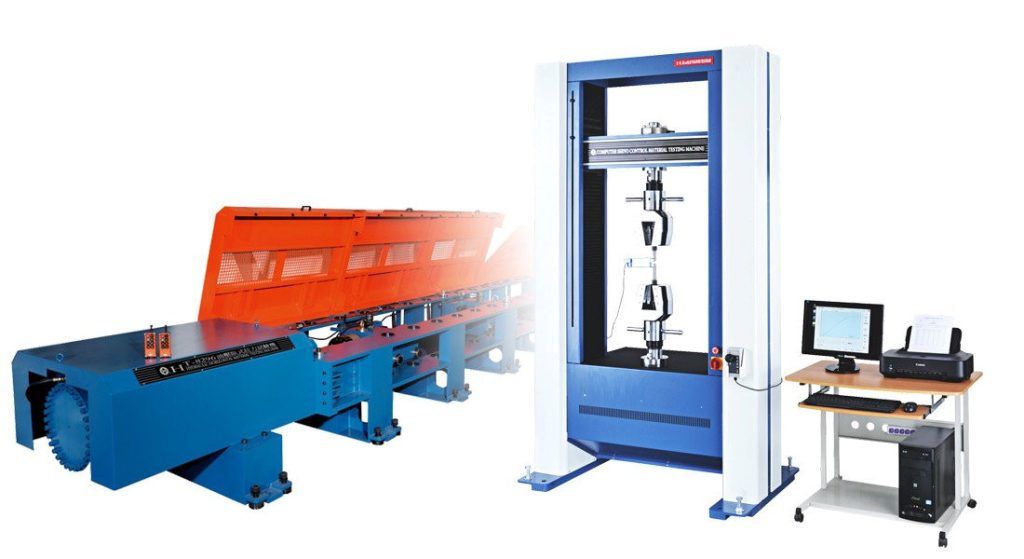

MCC鏈條拉力試驗機介紹：提升品質管理的關鍵設備

為了確保滾子鏈條（roller chain）與鏈板鏈條（leaf chain）的品質與耐用性，MCC配備兩台先進的電腦控制拉力試驗機，全面支援各類鏈條的拉力測試與數據分析。

主要設備與規格

• 驅動方式：採用油壓或電力驅動，穩定傳遞測試力量。
• 感測技術：透過荷重元（Load Cell）或油壓感測器精準讀取拉力數值。
• 臥式拉力試驗機（200噸 / 2000kN）：適用於大型鏈條的高拉力測試。
• 立式拉力試驗機（20噸 / 200kN）：用於中小型鏈條的彈性與強度測試。
• 兩者皆採用電腦控制系統，能精準顯示應力應變曲線(拉力與伸長關係)、彈性限度與降伏點等重要數據。

功能與應用特點

• 多種測試模式設定：可調整測試速度、位移、荷重速率等參數，模擬不同使用條件。
• 數據紀錄與資料庫管理：所有測試結果可儲存於資料庫，便於日後查詢與追蹤鏈條品質變化。
• 適用範圍廣泛：涵蓋所有標準滾子鏈與鏈板鏈產品，適合OEM與高精度需求客戶使用。

為什麼進行鏈條拉力測試？四大目的說明

MCC透過拉力試驗機進行嚴格的鏈條拉力測試，確保產品符合甚至超越產業標準。以下是進行測試的主要目的與應用說明：

1. 驗證品質：確保鏈條強度達標

所有MCC製造的鏈條在出廠前皆經過拉力測試，確認其抗拉強度超越各類標準規範（如ANSI、ISO等）。

2. 品質改善：異常分析與修正

當測試結果低於預期，會進行異常分析，並對製程進行改善。常見異常原因包括：

• 材質問題：使用錯誤材質、材質等級不符
• 熱處理異常：溫度或時間控制不當，設備失常
• 零件瑕疵：如鏈片偏孔、小軸尺寸過短等
• 組裝問題：組裝缺件、材料混用

3. 強度提升：驗證材料與製程創新

藉由測試新材料或新熱處理條件，持續優化鏈條設計與製程，提高產品的總體耐用性與安全性。

4. 新品開發：初期測試驗證

針對新開發鏈條進行強度驗證，確保其在實際應用中具備足夠拉力性能與可靠性。

結論: 拉力測試是鏈條品質管理的關鍵環節

透過系統化的拉力測試，MCC不僅能驗證每條鏈條的強度是否達標，更能在產品異常時快速分析根本原因，進一步改善製程與用料。同時，藉由測試新材料與新設計，也為新產品開發建立堅實的技術基礎。這些測試不只是品質控管的一環，更是MCC持續提升鏈條性能、確保客戶信賴的關鍵。
