ダブルピッチローラーチェーン

ダブルピッチチェーン、小判型ダブルピッチチェーン、大型ローラーダブルピッチチェーンなど、様々なANSI規格のダブルピッチローラーチェーンを完備しております。

| ダブルピッチローラーチェーンについて

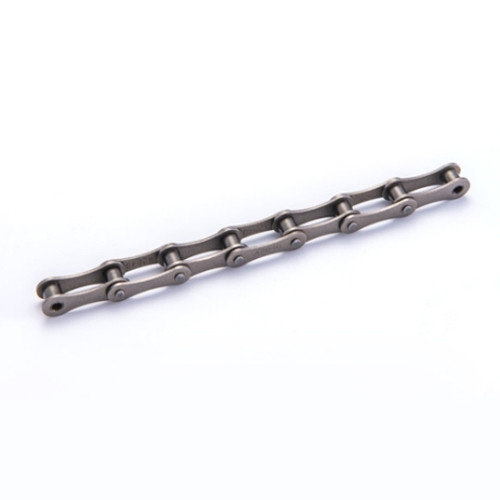

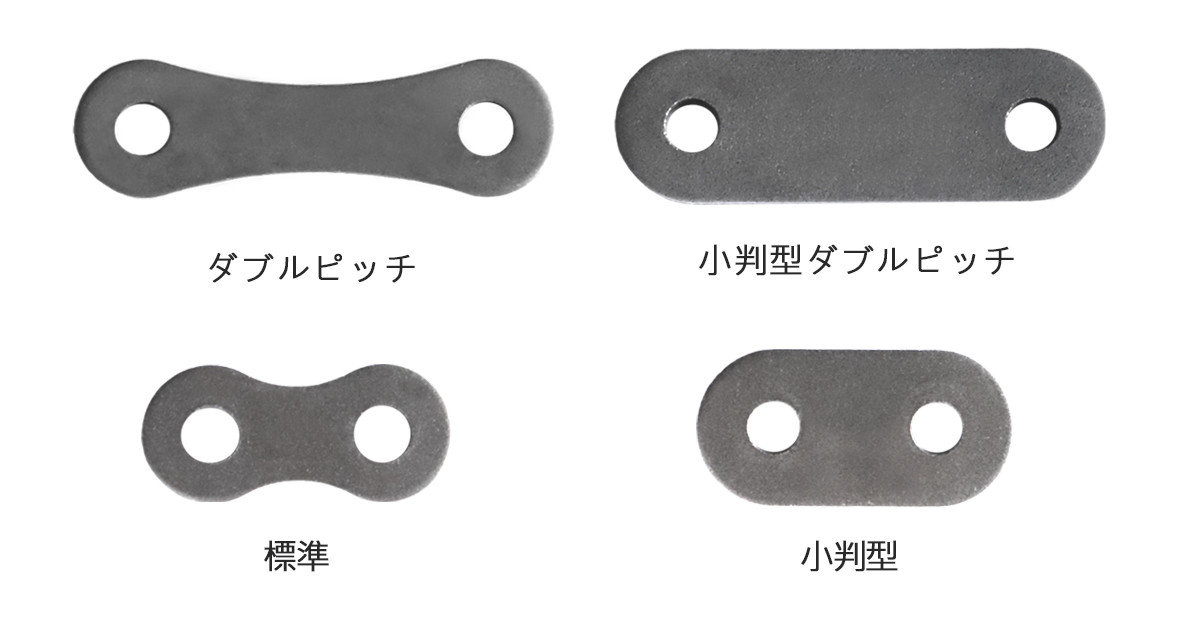

小判型 標準型 ダブルピッチローラーチェーン

ANSI規格のダブルピッチローラーチェーンは、標準ローラーチェーンとほぼ同じ仕様ですが、ただしピッチが2倍になっています。

ダブルピッチにより、同じ長さで同じ仕様の標準ローラーチェーンよりも軽量で低コストです。

応用環境によって、一般的に伝動設備は標準型プレートの伝動用ダブルピッチローラーチェーンを選択し、輸送装置は小判型のダブルピッチローラーチェーンを選択できます。

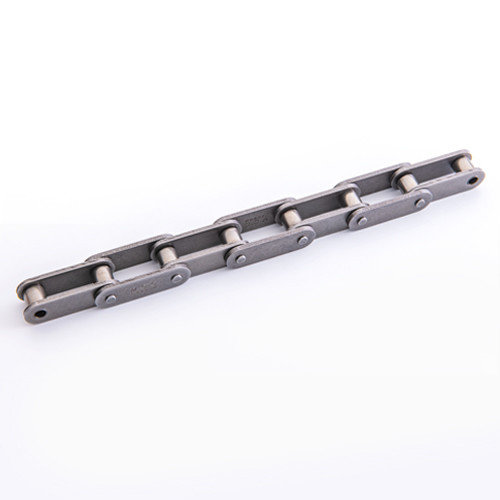

ダブルピッチローラーチェーンには2種類のローラがあり、右上の写真は大型ローラータイプです。ローラーの外径はプレートの幅より超えて、大きなローラーは物を搬送しやすい、チェーンとの直接摩擦を避けられます。


| 特徴

  • ANSIに準拠しています
  • 同じ長さで同じ仕様の標準ローラーチェーンよりも軽量で低コスト
  • ソリッド・ブッシュ&ローラを採用寿命と耐摩耗性を向上させる
  • チェーンは、工場を出る前に初期伸び除去と潤滑済み

ダブルピッチローラーチェーン用のアタッチメントをお探しですか? 「アタッチメントチェーン」をご覧ください!

ステンレスダブルピッチローラーチェーンの方は「ステンレスローラーチェーン」をご覧ください!

ダブルピッチローラーチェーン詳細な寸法 (PDF)

チェーン番号
ピッチ (inch) ピッチ (mm)
A2040 1″ 25.40
A2050 1-1/4″ 31.75
C2040 1″ 25.40
C2050 1-1/4″ 31.75
C2060H 1-1/2″ 38.10
C2080H 2″ 50.80
C2100H 2-1/2″ 63.50
C2120H 3″ 76.20
C2160H 4″ 101.60
C2042 1″ 25.40
C2052 1-1/4″ 31.75
C2062H 1-1/2″ 38.10
C2082H 2″ 50.80
C2102H 2-1/2″ 63.50
C2122H 3″ 76.20
C2162H 4″ 101.60

詳細な寸法については、上記のPDFファイルを参照してください。
