ローラチェーンの故障は、コンベア、包装機械、そして産業用動力伝達システムにおける 予期しないダウンタイムの最も一般的な原因の一つです。
現場でのメンテナンス経験によると、多くの故障は突然起こるのではなく、ピン・ブッシュ・プレートの摩耗が徐々に進行することで発生します。これらの摩耗は通常の運転中には気づかれにくく、時間の経過とともに伸び、アライメント不良、異音を引き起こし、最終的にはチェーン破断に至ります。
本記事では、ローラチェーン故障の主な原因、防止のためのメンテナンス方法、そして交換すべき明確な判断基準について解説し、設備を効率的かつ安定して稼働させるためのポイントを紹介します。
ローラチェーンの主な故障原因
摩耗故障（Wear Failure）
ピンとブッシュは運転中に摩擦を生じます。潤滑不足や粉塵・異物がある環境では摩耗が加速し、ローラーやブッシュの摩耗、チェーンの伸びや精度低下を引き起こします。
疲労損傷（Fatigue Damage）

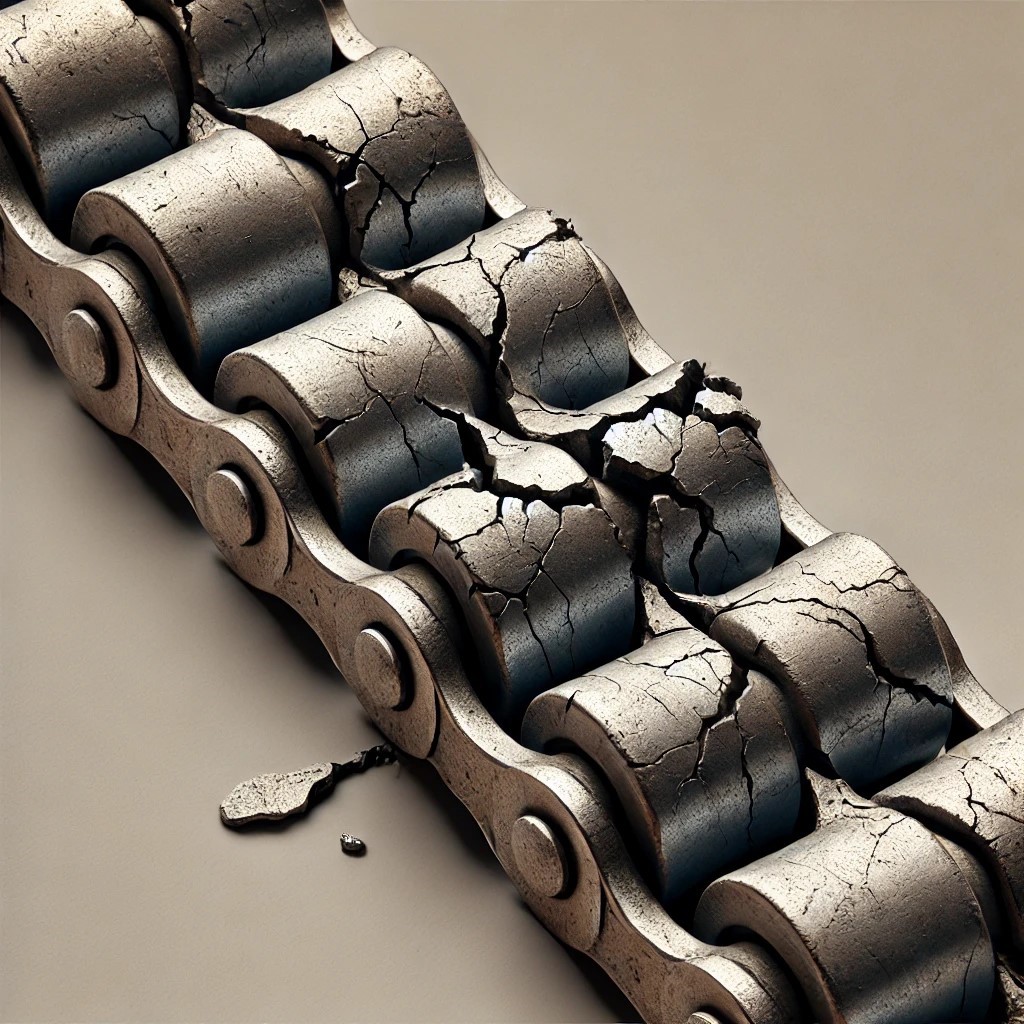

連続負荷と繰り返し応力により、チェーンプレートに微小な亀裂が発生します。これが成長すると、疲労破壊による突然のチェーン破断につながります。
過負荷・衝撃荷重（Overload & Shock Loads）
過大な作業負荷や予期しない衝撃が加わると、チェーンの変形・破損を引き起こします。
環境腐食（Environmental Corrosion）
湿気、塩分、化学薬品にさらされることで金属表面が腐食し、強度低下と寿命短縮の原因となります。
ローラチェーン損傷を防ぐ方法
故障リスクを減らすため、以下の予防策を実施することを推奨します：
- 適切な潤滑と清掃：適合したチェーン潤滑剤を使用し、清潔な運転環境を維持することで摩耗と騒音を抑制。
- 過負荷の回避：用途に適した強度を持つチェーンを選定する。
- 高品質チェーンの選択：高い疲労強度や耐腐食処理が施されたチェーンを使用する。
- 定期点検と記録管理：毎月の摩耗・張力確認と伸び測定を実施し、記録を残す。
ローラチェーンを交換すべきタイミング
適切なタイミングで交換することは、高額なダウンタイムと設備損傷を防ぐ鍵となります。以下の警告サインに注意してください。
許容値を超える伸び
ISO 606 / ANSI B29.1 規格では、チェーンの伸びが 1.5％ を超えた場合、交換が推奨されています。

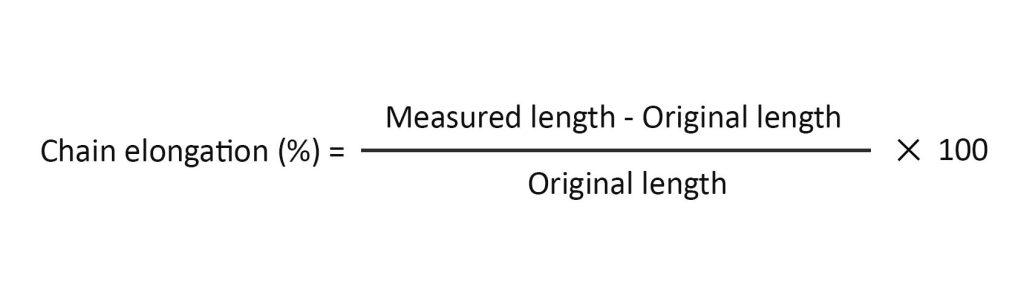

測定方法：

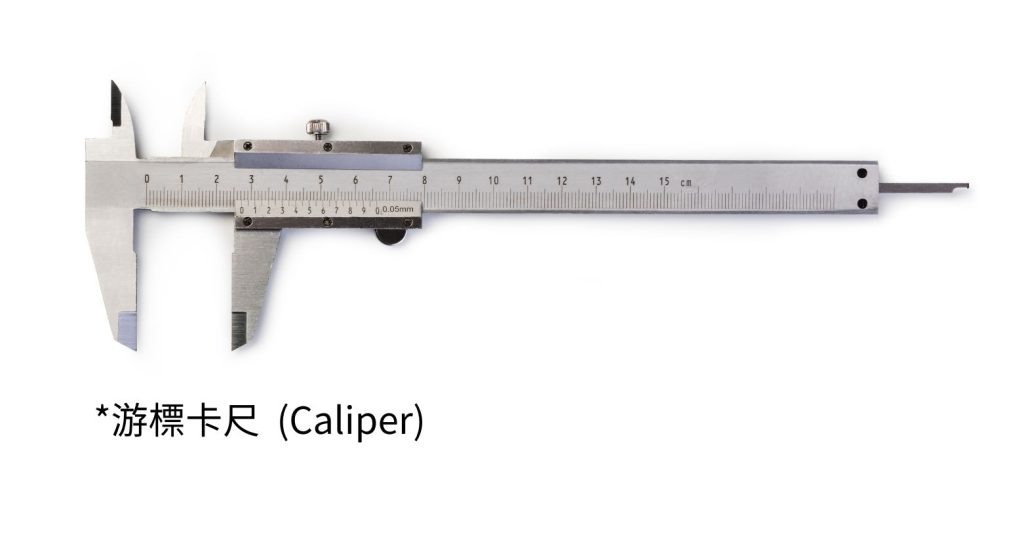

誤差を減らすため、6～12 ピッチ以上 をノギスで測定することを推奨します。
ノギスで正確に測定し、伸びが 1.5％ を超えた場合、内部摩耗が深刻であり、即時交換が必要です。
疲労損傷の兆候
プレートの亀裂、ローラー摩耗、ピンの緩みなどは疲労の明確なサインです。
スプロケットとの嚙み合い不良（Sprocket Engagement）
チェーンがスプロケット歯とスムーズに嚙み合わない場合、性能維持のため両方の同時交換を推奨します。

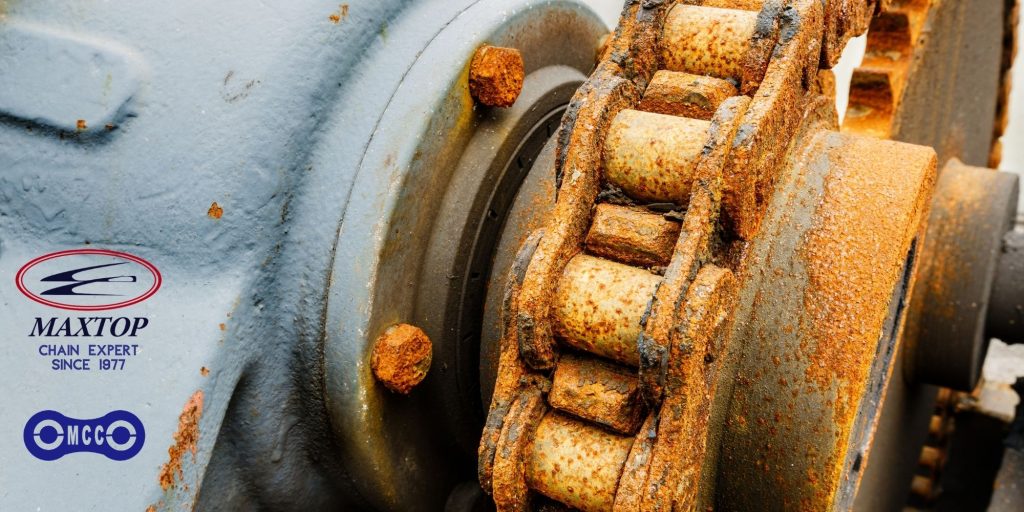

腐食や固着
表面腐食や固着は内部の錆や変形を示している可能性があります。
異音・振動の発生
チェーン伸びやピッチの不均一によって発生することが多いです。
チェーン交換のベストプラクティス
- 新旧チェーンを混在させない：長さが異なると負荷が均一にならず、摩耗が加速します。
- スプロケットも同時交換：摩耗したスプロケットは、新しいチェーンを急速に摩耗させます。
- 交換後は張力とアライメントを確認：早期損傷を防止。
- メンテナンス記録を残す：寿命予測や故障診断に有効です。
結論：チェーン寿命を延ばすために
定期点検と適切なメンテナンスは、故障率を下げるだけでなく設備の稼働効率を向上させます。
伸び、異音、嚙み合い不良などの兆候が現れた際は、さらなる損傷を防ぐため早めの交換を推奨します。
高品質のローラチェーンを使用し、適切な保守スケジュールを実施することが、設備寿命の延長と生産性向上の最善策です。
FAQ
Q1. 最もローラチェーン故障を早める原因は何ですか？
潤滑不足や異物混入により、ピンとブッシュが急速に摩耗し、伸びが発生します。
Q2. チェーン交換時にスプロケットも交換すべきですか？
はい。摩耗したスプロケットは新しいチェーンに不均一な負荷を与え、早期摩耗を引き起こします。
Q3. ローラチェーンの状態はどのくらいの頻度で記録すべきですか？
連続稼働環境では 毎月の伸び測定 と 年 1 回のスプロケットアライメント点検 を推奨します。
