これまでの産業現場での経験から言えば、チェーン長さの均一性と、正確な選別・組み合わせおよび識別表示は、設備を安定して稼働させるために非常に重要な要素です。 とくに、複数本のチェーンが同時に動作する装置（例：ダブルトラックコンベアや昇降装置）、あるいは高精度な位置決めが求められる機械では、わずかな長さ誤差でも動作不良やトラブルの原因になります。 本記事では、設備の信頼性向上に欠かせない「長さ測定」と「選別・組み合わせ（Match & Tag）」の重要性について、MAXTOP がわかりやすく解説します。
正確なチェーン長さ測定のメリット
なぜチェーン長さ測定が必要なのか？
製造工程では、材料ばらつき、打抜き精度、熱処理の歪みなどにより、わずかなピッチ誤差が発生します。これを検出せずに使用すると、以下のような問題が実際の現場で起こります：
- 二列／三列チェーンの動作ずれ
- 昇降・同期機構での位置ずれ
- スプロケットとの噛み合い不良による異音・摩耗加速・寿命低下
チェーン長さは装置性能に直結する重要項目です。正しい長さに管理されたチェーンは、荷重安定・寿命延長・高精度動作のすべてに寄与します。
- 短すぎる場合：過大張力となり摩耗が早まる
- 長すぎる場合：たるみ・ジャンプによる位置ずれ
知っておくべきチェーン長さ測定規格
国際規格では、プレロード後・給油前に測定することが定められています。
代表的な最小測定長さ：
- 60 / 12B 以下：610 mm
- 80 / 16B 以上：1220 mm
測定許容差（最小測定長に対して）：
- アタッチメントなしチェーン：+0.15 / -0%
- アタッチメントありチェーン：+0.30 / -0%
長さ測定に必要な荷重について
チェーンにはリンク間クリアランスがあるため、正確に測定するには 引張荷重を加えてクリアランスを除去します。
荷重は 最小引張強さの約 1% が使用され（ISO 606 より）、代表的な例は以下の通りです：
| チェーンサイズ | 最小引張強さ (kN) | 測定荷重 (N) |
|---|---|---|
| 40 | 13.9 | 120 |
| 50 | 21.8 | 200 |
| 60 | 31.3 | 280 |
| 80 | 55.6 | 500 |
| 08B | 17.8 | 120 |
| 10B | 22.2 | 200 |
| 12B | 28.9 | 280 |
| 16B | 60 | 500 |
チェーンの組み合わせ&識別表示
組み合わせ & 識別表示の流れ
複数チェーンを完全に同期させたいユーザー向けに、MAXTOP では以下の工程を実施します：
- 組み合わせ：複数チェーンの長さを比較し、誤差が最も小さい組み合わせを選定
- 識別表示：選定したチェーンに色タグ・ラベル・レーザー刻印などで識別番号を付与.
MAXTOP の組み合わせ•識別表示工程
- 指定ピッチ数にカット

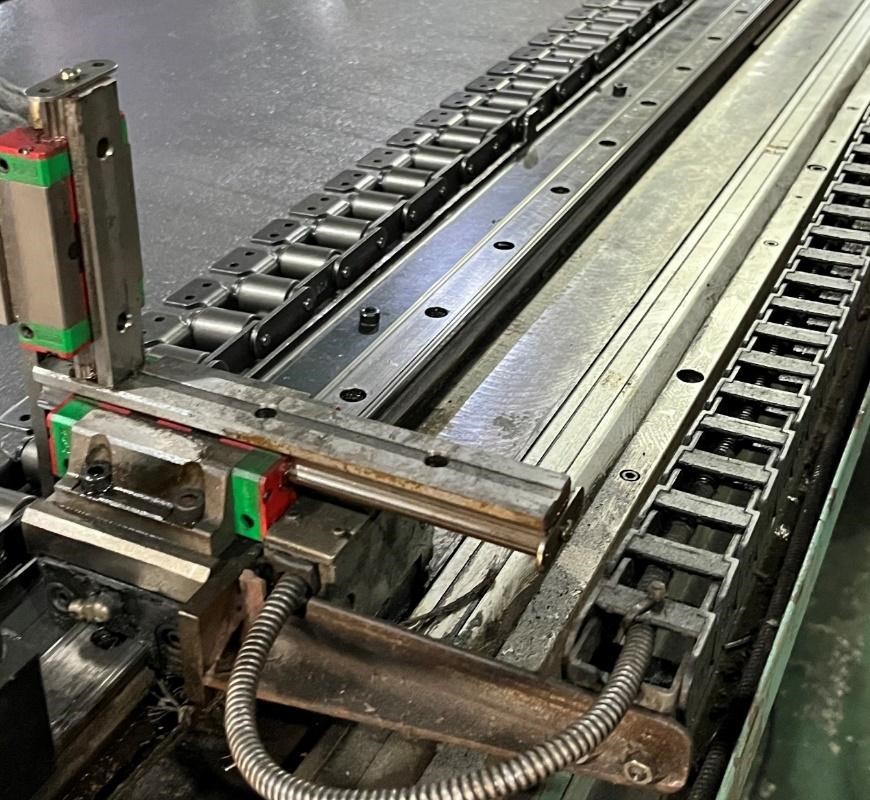

- 精密測定器で長さ測定
- 長さ差に基づきチェーンを選別・ペアリング

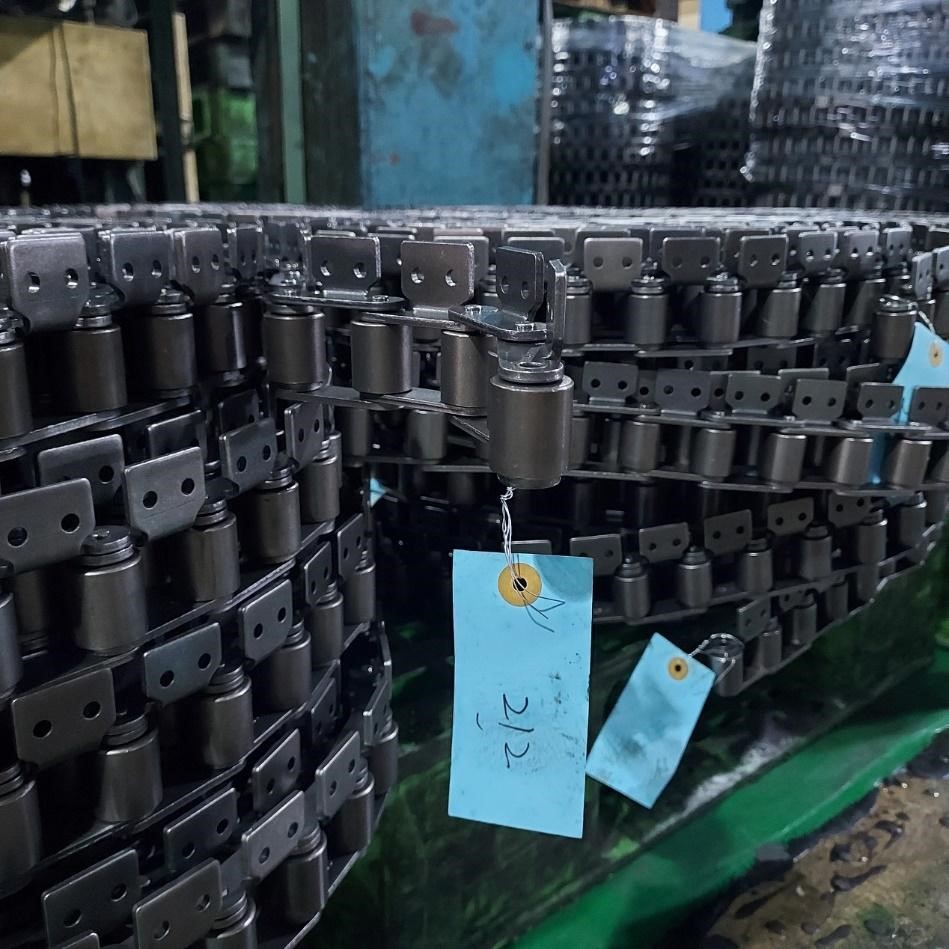

- 最終長さに組立後、マッチ番号を付与

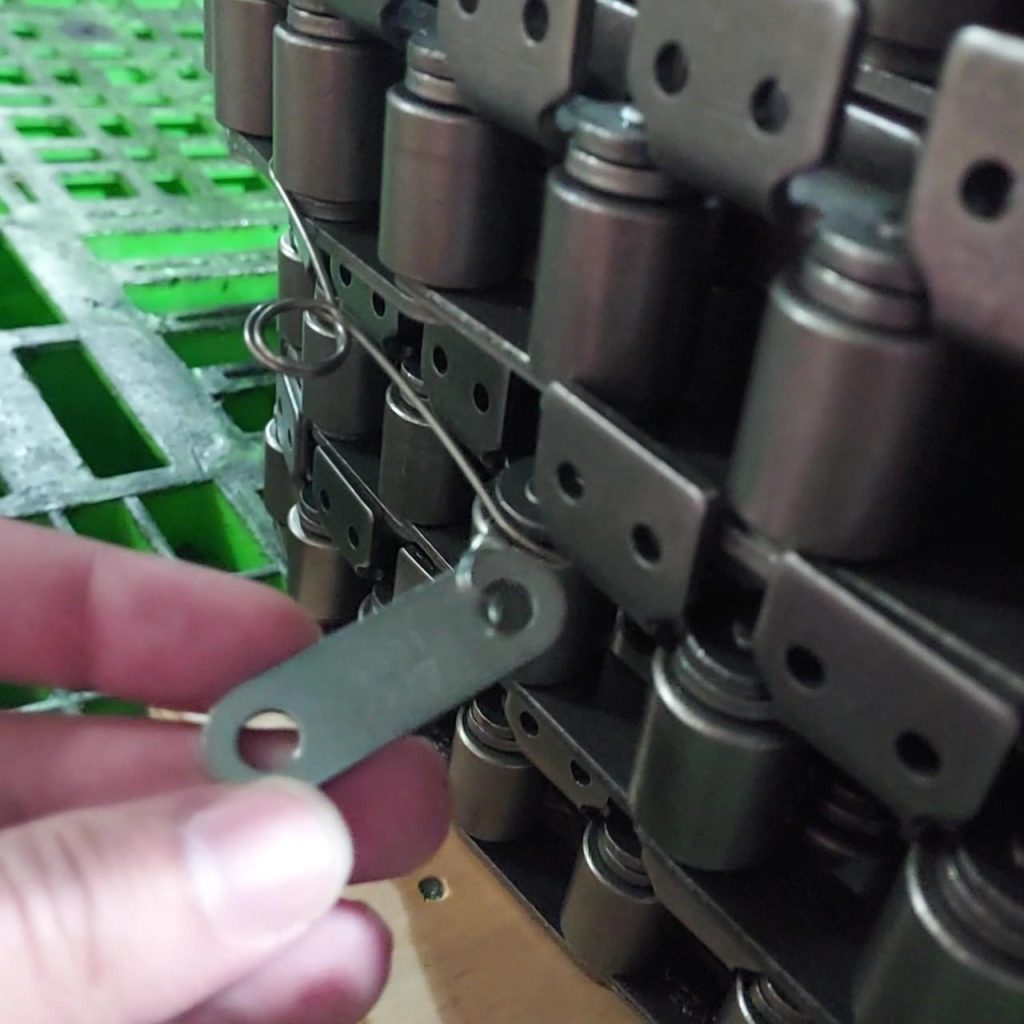

- 出荷前に「紙タグ → 金属タグ」に変更し、油による脱落・汚染を防止
主な用途
- ダブルトラックコンベアの左右チェーン
- 同期昇降装置の左右チェーン
- 位置決め包装機の搬送チェーン.
MAXTOP 独自の組み合わせ基準
- Class I：許容差 ±0.05% 以内
- Class II：許容差 ±0.02%〜±0.05%
（※より高精度の要求は別途ご相談ください）
まとめ：安定性は「細部の管理」から始まる
チェーンの長さ管理とマッチングは、装置の精度・寿命・安定稼働を左右する重要工程です。
MAXTOP は、高品質で信頼性の高いチェーンソリューションを提供し、ユーザー設備のパフォーマンス最大化に貢献します。
FAQ
Q1: 標準的なローラチェーンのピッチは？
A: チェーンサイズによって異なりますが、代表例として ANSI 40 は 12.7 mm（0.5 inch） です。
Q2: チェーン組み合わせはなぜ重要ですか？
A: 荷重の均一化、摩耗の抑制、複数チェーンの同期動作の確保に不可欠です。
Q3: チェーンをカットして長さ調整できますか？
A: 可能ですが、専用工具が必要で、調整後の長さが規格内に収まっていることが重要です。
Q4: チェーン長さ測定に必要な工具は？
A: 精密メジャー、ノギス、フラットベース、チェーン固定治具などが一般的です。
